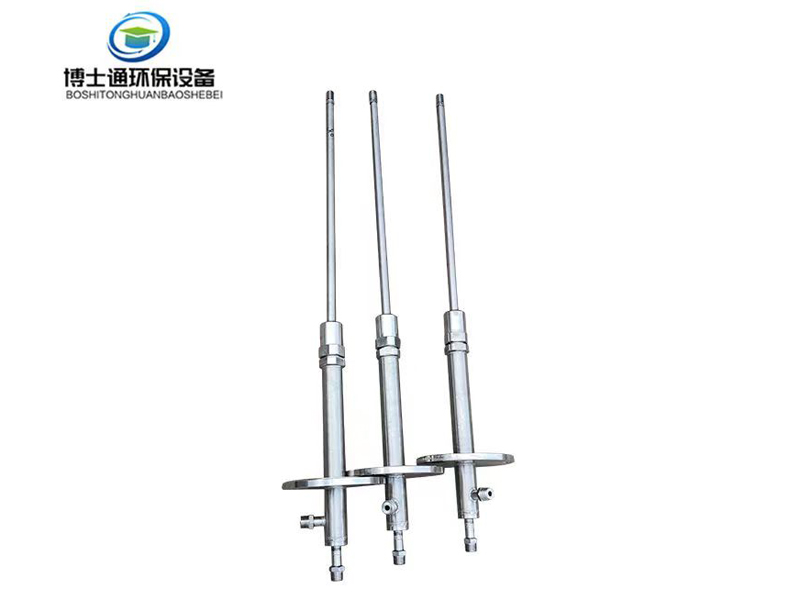

特殊型噴槍BST-TX-003-310S

分享：

特殊型噴槍BST-TX-003-310S

特殊型噴槍BST-TX-003-310S參數：

脫硝原理

1.工藝原理及特點本系統采用選擇性催化還原(SCR)技術脫除煙氣中的NOx,脫硝系統主要包括SCR反應器區、液氨儲存和供應區及其控制系統。NH與NOx在反應器內，在催化劑的作用下反應生成N2和H2O.不產生二次污染，無副產品，基本的化學反應方程式如下，4NO+ 4NH3+O2 →4N2+6H2O

NO+NO2+2NH3→4N2+ 6H2O

副反應有:SO2+O2→SO3

2、工藝流程說明

在液氨存儲和供應區、液氨通過卸料軟管由槽車內進入液氨儲罐。卸車時，卸料壓縮機抽取液氨儲建內的氨氣經加壓后進入槽車，槽車內的液氨被壓入液氨貯罐，儲罐內的液氨通過出料管由儲罐內的壓力送至液氨蒸發槽，利用電站70-90°余熱熱水使液氨氣化，氣化后的氨氣進入氨氣緩沖槽，緩沖槽可以提供穩定壓力的氨氣。氨蒸汽被送往SCR反應器區以供使用.為保證安全。在液氨存儲和供應區配有氮氣吹掃系統。

自氨供應區來的氨氣與稀釋風機來的空氣在氨/空氣混合器內充分混合。氨和空氣混合氣體進入位于煙道內的氨噴射格柵，噴入煙道后，通過靜態混合器再與煙氣充分混合，然后進入SCR反應器，SCR反應器安裝在上級空預器與下級省煤器之間，氨與煙氣中的NOx在反應器內，在催化劑的作用下反應生成N2和H2O隨煙氣進人下級省煤器及下級空氣預熱器。通過煙囪達標排放。在SCR進口設置NOx在線分析儀及壓力、溫度測量儀表，自動調節NH3注入量

2. 電廠煙氣脫硝技術原理介紹

a.原理在金屬催化劑的作用下，噴入的氨把煙氣中心NOx還原成N2 和H2O

b.反應式

4NO+4NH3+O2→4N2+6H2O

NO+NO2+2NH3→2N2+3H2O

上述反應在沒有能催化劑的情況下，只在980°c左右溫度范圍內在進行，但催化劑的作用下，反應溫度可大大降低，約300°C-400° C

3.加氨系統

a無水加氨系統

氨從氨罐依次進人蒸發器和聚集器，經減壓后與空氣混合，再噴人煙道中。

b有水氨系統氨從氨罐經霧化噴嘴進入高溫蒸發器，蒸發后的氨噴人煙道中。
